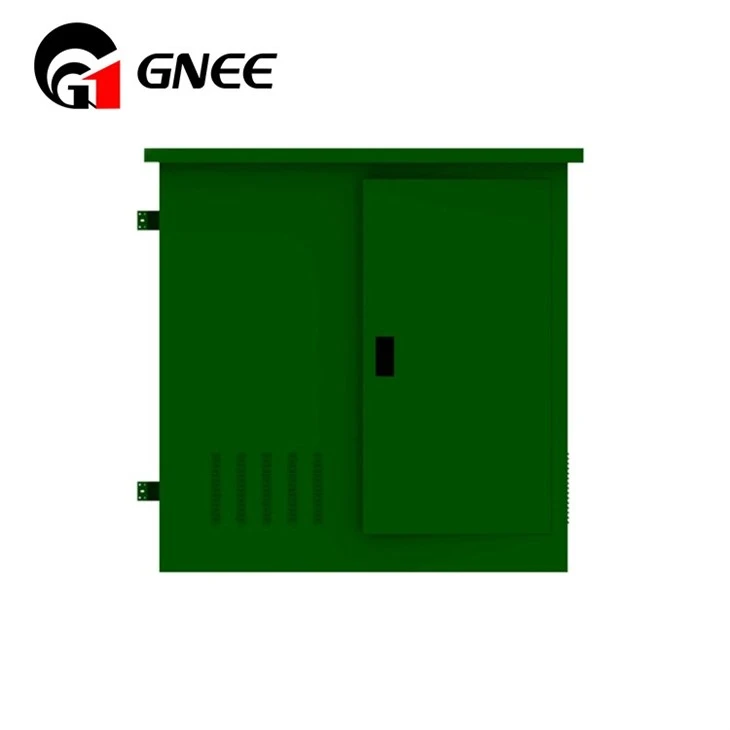

1000kVA 13.2kv 3상 패드 장착형 변압기
작은 볼륨, 컴팩트한 구조, 안정적인 전원 공급 장치 및 설치가 용이합니다. 이중 퓨즈 보호, 낮은 운영 비용으로 단일 전원 공급 장치, 이중 전원 공급 장치 또는 링 네트 공급을 실현할 수 있습니다.
케이싱 표면은 정전 도장 처리되어 있어 내마모성이 우수합니다. 링 네트워크와 단일/이중 전원 공급 장치 모두에 적용 가능하며 이동이 편리하고 전원 공급 장치의 신뢰성을 향상시킬 수 있습니다. 변압기는 환경 친화적인 S11 시리즈 나선형 코어, 무여자 전압 조정, 완전 밀폐형을 채택하여 에너지 절약 및 저소음을 특징으로 합니다. 고객이 요구하는 경우 비정질 합금 변압기도 사용할 수 있습니다. HV 부하 스위치와 보호 퓨즈는 오일이 채워진 철제 탱크에 배치되며 탱크는 완전 밀폐형 구조입니다. LV실에는 전력량계, 전압계, 인출 4개 라인의 차단기가 제공되며, 필요한 경우 무효 전력 보상도 제공할 수 있습니다.
제품특징
오일탱크에는 35kV 11형이 장착되어 있습니다.기름에 잠긴 승압 변압기, 오일 탱크는 완전 밀봉 구조이고 라디에이터는 합리적으로 배치되었으며 고성능 씰, 압력 완화 밸브, 가스 릴레이, 오일 레벨 게이지, 온도 컨트롤러가 장착되어 있습니다. 장점은 낮은 손실, 낮은 소음, 낮은 온도 상승, 높은 단락 저항, 높은 과부하, 누출 없음 등입니다. 또한, 고전압 부하 스위치와 고전압 퓨즈도 오일에 배치되어 변압기 오일을 절연 매체로 사용하여 강력한 전기 성능을 발휘합니다.
또한 오일 탱크에는 고압 부하 스위치와 고압 퓨즈도 배치되어 있으며 변압기 오일을 절연 매체로 사용하므로 전기적 특성이 강합니다.

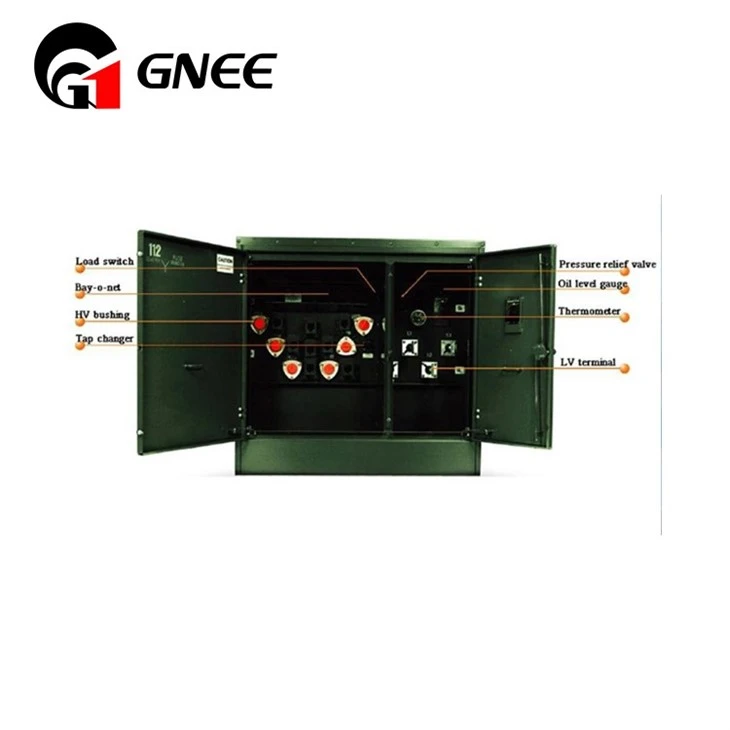

고전압실에는 향상된 오염 방지 콘센트 부싱이 장착되어 있으며 끝 부분에는 완전 절연 케이블 접점이 설정되어 있으며 과전압 위험을 줄이기 위한 어레스터도 장착되어 있습니다. 고압실에도 센서가 설치되어 있습니다. 오용을 방지하기 위해 전자기 그룹 및 라이브 디스플레이가 사용됩니다.
저압실은 일반적으로 인입선으로 이중선을 사용하고 회로 차단기, 단로기, 변류기, 서지 피뢰기 및 기타 구성 요소를 갖추고 있으며 다른 변전소는 전체 변전소 전원 공급 장치의 변압기로 사용됩니다.
제품 매개변수
| 정격용량(kVA) | 전압(kV) | 벡터 그룹 | 임피던스 전압(%) | 무부하 손실(W) | 부하 손실 (W) |
총중량(t) | 참고 치수(mm)L*W*H |
| 630 | 고전압 HV 36.75,38.5±2×2.5% 저전압 LV 0.69-0.69 |
다인11 | 6.5 | 810 | 7820 | 4 | 2450*2260*2150 |
| 800 | 980 | 9350 | 4.5 | 2450*2280*2150 | |||
| 900 | 1070 | 10450 | 4.8 | 2450*2300*2150 | |||
| 1000 | 1150 | 11500 | 5 | 2520*2340*2150 | |||
| 1250 | 1370 | 13850 | 5.1 | 2520*2380*2150 | |||
| 1600 | 1650 | 16600 | 6.5 | 2520*2380*2150 |
1000kVA 13.2kv 3상 패드 장착형 변압기
자주하는 질문
Q: 지불 조건은 무엇입니까?
A: T/T, L/C 또는 협상.
Q: 제품 보증을 받을 수 있나요?
A: 그렇습니다. 모든 제품은 고객이 제품을 올바르게 사용하는 경우 품질 보증을 받습니다.
Q: OEM/ODM이 가능한가요?
A1: 네, 그렇습니다! 우리의 제품은 사용자 정의할 수 있습니다. 우리는 디자인 및 엔지니어 팀을 보유하고 있으며 고객의 도면이나 요구 사항에 따라 제품을 사용자 정의할 수 있습니다.
Q: 배송 시간은 어떻게 되나요?
A: 주문 수량에 따라 다릅니다.
Q: 품질을 어떻게 관리합니까?
A: 우리는 품질을 보장하기 위해 QC 팀이 TQM을 준수하도록 했습니다. 각 단계는 표준을 준수합니다. 동시에 필요한 경우 사진을 찍고 비디오를 촬영해 드립니다. 모든 제품은 포장 및 배송 전에 완벽하게 조립되고 주의 깊게 테스트됩니다.
